Amerikanische UL-zertifizierte EV-Ladekabel
UL-Datei-Nr.: E345899

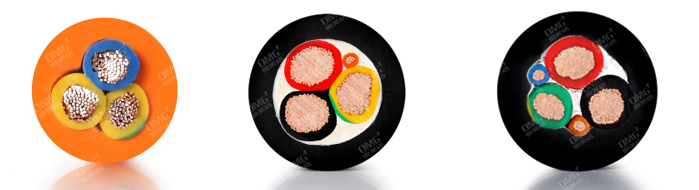

| Produktstruktur | Produktmerkmale |
| 1.Dirigent | Arbeitstemperatur: -40℃～105℃ |
| Material: Blankes Kupfer | Nennspannung: 300 V, 600 V oder 1000 V |
| 2.Isolierung | Flammentest: VW-1-Testmethode Entspricht UL 2556 |
| Material: TPE oder PVC | Biegeradius: ≥5*OD |
| Farbe: Schwarz, Weiß, Grün/Gelb | Dielektrische Spannung: 1,5 kVac/1 Min. Kein Durchschlag Testverfahren Entspricht UL 2556 |
| 3.Füllstoff | Kaltbiegen: -40℃/4h Keine Risse Testmethode Entspricht UL 2556 |
| Material: PP-Schnur | Hot Shock: 150℃/1h Keine Risse Testmethode Entspricht UL 2556 |
| 4.Band | Ölbeständigkeit: IRM902, 60℃/168h Zug und Dehnung ≥70% ungealterter Wert |
| Material: Vliesstoffe | Druckfestigkeit: S≤12AWG 4,45kN, 12AWG＜S≤2AWG, 11,1kN, 2AWG＜S 15,6kN |
| 5.Außenhaut | Wetterbeständigkeit: 720hin , keine Risse |
| Material: TPE oder PVC | Umweltanforderungen: Konform mit RoHS 2.0 und REACH |
| Farbe: Schwarz oder Orange |
Produktnummer |
Spezifikation
|
Leiter verdrillt Außendurchmesser
|
Leiterwiderstand
|
Zulässiger Referenzstrom
|
Kompletter Außendurchmesser
|
Kabelverpackung |
600V or 1000V EVE(TPE) EVT(PVC) |
3×16AWG |
1.5/1.2 |
14.1 |
12A |
10.8±0.5 |
1000m/700# |
3×14AWG |
1.9/1.2 |
8.88 |
16A |
11.8±0.5 |
800m/700# |
|
3×12AWG |
2.4/1.2 |
5.58 |
23A |
14.3±0.5 |
500m/700# |
|
3×10AWG |
3.0/1.2 |
3.51 |
32A |
15.6±0.5 |
500m/700# |
|
2×8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
|
3×16AWG+1×18AWG |
1.5/1.2 |
14.1/22.4 |
12A |
11.4±0.5 |
800m/700# |
|
3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
13.5±0.5 |
500m/700# |
|
3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
14.5±0.5 |
500m/700# |
|
3×10AWG+1×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
|
2×8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG+18AWG |
8.2/6.6 |
0.555/0.882/22.4 |
100A |
30.5±1.0 |
400m/1200# |
|
3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
12.2±0.5 |
500m/700# |
|
3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
14.1±0.5 |
500m/700# |
|
3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
15.1±0.6 |
500m/700# |
|
3×10AWG+2×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
|
2×8AWG+10AWG+2×18AWG |
4.3/3.0 |
2.23/3.51 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG+2×18AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG+2×18AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG+2×18AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
|
2×1/0AWG+2AWG |
10.5/8.2 |
0.349/0.555 |
200A |
38.0±1.0 |
250m/1200# |
|
2×3/0AWG+1/0AWG |
13.05/10.5 |
0.219/0.349 |
260A |
45.0±1.0 |
150m/1200# |
|
300V EVJE(TPE) EVJT(PVC) |
3×16AWG |
1.5/1.2 |
3.51/22.4 |
12A |
9.5±0.3 |
1200m/700# |
3×14AWG |
1.9/1.2 |
8.88/22.4 |
16A |
10.2±0.5 |
1000m/700# |
|
3×12AWG |
2.4/1.2 |
5.58/22.4 |
23A |
11.4±0.5 |
800m/700# |
|
3×16AWG+1×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
10.5±0.5 |
1000m/700# |
|
3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
11.1±0.5 |
80m/700# |
|
3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
12.2±0.5 |
500m/700# |
|
3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
11.3±0.5 |
800m/700# |
|
3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
12.0±0.5 |
800m/700# |
|
3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
13.1±0.5 |
500m/700# |
|
Die Anzahl der Signaldrähte kann 0~6 oder mehr betragen, die Spezifikationen der Signaladerleiter können 16AWG, 18AWG, 20AWG, 22AWG sein. |
||||||
Die vorstehenden Produktspezifikationen, Größen und Strukturen können aufgrund des technologischen Fortschritts geändert werden. Ähnliche Spezifikationen können nach Kundenwunsch entworfen und hergestellt werden.
UL EV-Ladekabel (geeignet für NACS、CCS1)
Referenz-Norm：UL 2263
UL-Nr.:E345899
Konstruktion |
Merkmale |
1. der Leiter |
Nenntemperatur：-50℃～105℃ |
Material: Blankes Kupfer |
Nennspannung：1000V |
2.Insulation |
Leiterwiderstand（bei 20°C）：8AWG≤2.23Ω/km;10AWG≤3.51Ω/km;16AWG≤14.1Ω/km;Testmethode Entspricht UL 2556 |
Material: TPE |
15°C Isolationswiderstand：8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;Prüfverfahren gemäß UL 2556 |
Farbe：Schwarz，Rot，Grün/Gelb oder andere |
Dielektrische Spannung： 4.0kV AC/1min（8AWG）,3.0KV AC/1min（10AWG）, 2.0KV AC/1min（16AWG）. Kein Durchschlag. Testmethode Entspricht UL 2556 |
3.füllung |
Biegeradius Min：≥6OD. |
Material: PP-Hanf oder Baumwollgarn |
Heißer Schock：150℃/1h Keine Risse Testmethode Entspricht UL 2556 |
4.Klebeband |
Flammentest：FT1.Testmethode Erfüllt UL 2556 |
Material:Vliesstoffe |
Zugfestigkeit der Isolierung：Vor Alterung 5,5 MPa;Nach Alterung（136°C/168H）≥75%Original.Prüfmethode Entspricht UL 2556 |
5.der Mantel |
Isolationsdehnung：Vor der Alterung200%;Nach der Alterung（136°C/168H）≥75%Original.Testmethode Erfüllt UL 2556 |
Material: TPE |
Mantelzugfestigkeit：Vor Alterung 8.3Mpa;Nach Alterung（136°C/168H）≥75%Original.Testmethode Erfüllt UL 2556 |
Farbe: Schwarz oder Orange |
Manteldehnung：Vor der Alterung200%;Nach der Alterung（136°C/168H）≥75%Original.Testmethode Entspricht UL 2556 |
|
Kaltbiegeversuch：-40°C/4H,KEINE Rissbildung.Prüfverfahren entspricht UL 2556 |
|
Heißschocktest：150°C/1H,KEINE Rissbildung.Prüfmethode Entspricht UL 2556 |
Typ |
Größe der Hauptleitungen |
Signalleitungen Größe |
Zulässige Strombelastbarkeit bei 20°C Umgebung Bez. |
Über Durchmesser Bez. mm |
OMG EVC 1001 |
3×10AGW |
22AGW(20AGW/18AGW/16AGW)0-6 |
32A |
12.1±0.5 |
OMG EVC 1002 |
2×9AGW+10AGW |
40A |
13.8±0.5 |
|
OMG EVC 1003 |
2×8AGW+10AGW |
48A |
15.1±0.5 |
|
OMG EVC 1004 |
2×6AGW+8AGW |
80A |
19.1±0.5 |
|
OMG EVC 1005 |
4×3AGW |
18AGW(20AGW/22AGW)0-8 |
170A(200A) |
28.5±1.0 |
OMG EVC 1006 |
4×2AGW |
200A(250A) |
31.0±1.0 |
|
OMG EVC 1007 |
1×1/0AGW |
300A-350A |
36.5±1.0 |
|
OMG EVC 1008 |
2×4AGW |
100A(125A) |
21.0±1.0 |
